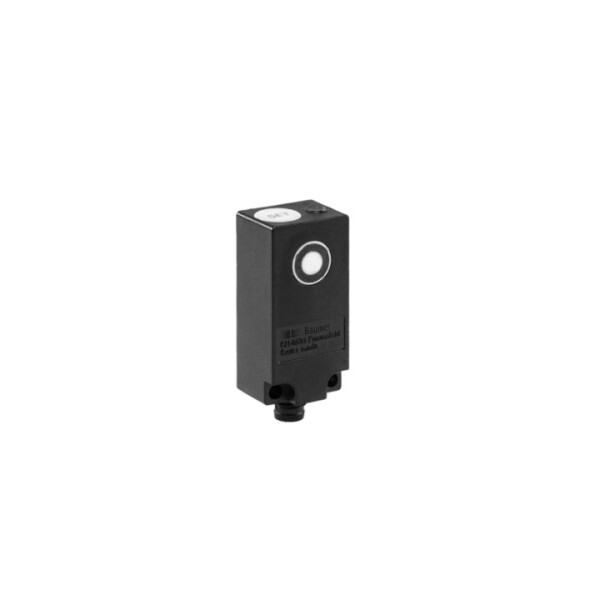

UNDK 20I6914/S35A Ultrasonic distance measuring sensors (10147619)

Codice articolo: BAU.10147619

HAN: 10147619

#global.han#: 10147619

Categoria: Sensori a ultrasuoni per montaggio frontale

397,46 €

compr. 19% IVA ,

Ultrasonic distance measuring sensors

no description available

Dati tecnici

Dati generali
Scanning range Sd	20 … 200 mm
Scanning range close limit Sdc	20 … 200 mm
Scanning range far limit Sde	20 … 200 mm
Repeat accuracy	0,5 mm
Resolution	< 0,3 mm
Response time ton	< 30 ms
Release time toff	< 30 ms
Temperature drift	> 50 mm < 2 % of distance to target Sde
Sonic frequency	380 kHz
Adjustment	Teach-in
Alignment aid	Target indication flashing
Light indicator	Yellow LED / red LED
Dati elettrici
Tensione di alimentazione +Vs	15 … 30 VDC
Corrente assorbita max. (senza carico)	55 mA
Circuito di uscita	Current output
Output signal	4 ... 20 mA / 20 ... 4 mA
Output current	20 mA
Load resistance +Vs max.	< 1100 Ohm
Load resistance +Vs min.	< 400 Ohm
Residual ripple	< 10 % Vs
Protezione da cortocircuito	Si
Protezione dall'inversione di polarità	Si
Dati meccanici
Design	Rectangular
Housing material	Polyester
Width / diameter	20 mm
Height / length	42 mm
Depth	15 mm
Connection types	Connector M8
Condizioni ambientali
Temperatura d'esercizio	-10 … +60 °C
Tipo di protezione	IP 67

#productDetails.itemInformation#	#productDetails.itemValue#
Ripetibilità:	0,5 mm
NULL:	< 0,3 mm
Light indicator:	Yellow LED / red LED
Temperature drift:	> 50 mm < 2 % of distance to target Sde
Impostazione:	Teach-in
Scanning range Sd:	20 … 200 mm
Scanning range close limit Sdc:	20 … 200 mm
Scanning range far limit Sde:	20 … 200 mm
Sonic frequency:	380 kHz
Response time ton:	< 30 ms
Release time toff:	< 30 ms
Alignment aid:	Target indication flashing
