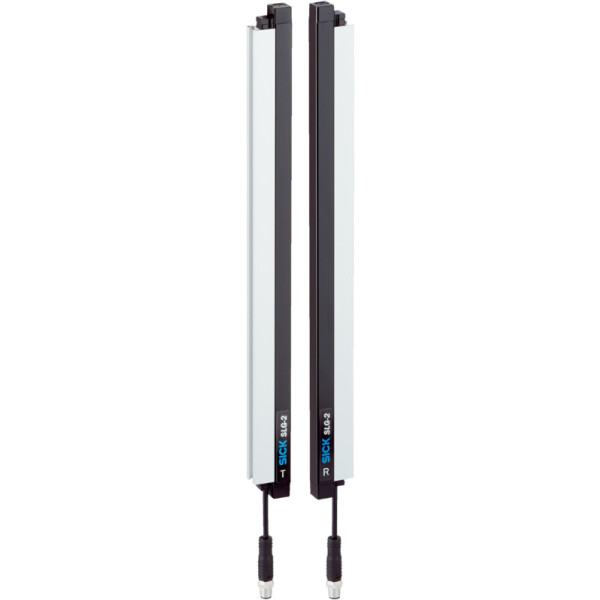

SICK Barriere fotoelettriche per l’automazione SLG-2 SLG25S-020SDR11A00 (1128841)

SICK Barriere fotoelettriche per l’automazione SLG-2 SLG25S-020SDR11A00 (1128841)

Codice articolo: SIC.1128841

HAN: 1128841

#global.han#: 1128841

Categoria: SLG

scarsa disponibilità in magazzino

624,04 €

compr. 19% IVA ,

Produttore:

Sick

Descrizione
Recensioni
Domanda sul prodotto

Caratteristiche

Nel volume di fornitura

1 × emettitore

1 × ricevitore

1 × istruzioni Quickstart

1 × avvertenza di sicurezza

Principio di funzionamento

Emettitore/ricevitore

Distanza di rilevamento
Valori limite	500 mm ... 3.800 mm
Raggio parallelo (raccomandato)	500 mm ... 2.700 mm
3 x raggio incrociato (raccomandato)	500 mm ... 2.700 mm

Zona cieca
Distanza tra il primo raggio e il bordo anteriore della custodia (lato di collegamento)	4,6 mm
Distanza tra l’ultimo raggio e il bordo anteriore (lato superiore) della custodia	19,6 mm ¹⁾

Altezza di controllo

200 mm

Distanza tra i raggi

25 mm

Punto ottico di emissione luminosa

Slim

Capacità di rilevamento
Grandezza oggetto minima (MDO), raggio parallelo	30 mm ²⁾
Grandezza oggetto minima (MDO), raggio incrociato 3x	= 16,5 mm ²⁾

Impostazione di fabbrica
Funzione raggi	Raggi paralleli
Pin 2 (MF)	Entrata teach-in
Pin 4 (OUT)	Rilevamento oggetti uscita = “HIGH”
IO-Link (dati di processo)	Q_L/Q_int Status, System status, Beam status
Teach-in (preimpostazione)	Auto teach-in

Impostazione
IO-Link	Per impostare i parametri dei sensori e per le funzioni smart task

Raggio di emissione
Sorgente luminosa	LED
Natura della luce	Luce infrarossa
Numero di raggi	8

Parametri LED
Riferimento normativo	EN 62471:2008-09 \| IEC 62471:2006, modificato
Denominazione gruppo di rischio LED	Gruppo libero
Lunghezza d'onda	850 nm
Durata media	Durata media 100.000 h con T_U = +25°°C

Indicazioni di tempo
Tempo di inizializzazione	0,4 s ... 2 s ³⁾
Tempo Teach-in	0,75 s ... 50 s ³⁾
Tempo di scansione, raggio parallelo	2 ms
Tempo di scansione, raggio incrociato	4 ms
Ripetibilità, raggio parallelo	2 ms
Ripetibilità, raggio incrociato	6 ms
Tempo di permanenza minimo, raggio parallelo	8 ms
Tempo di permanenza minimo, raggio incrociato	16 ms
Tempo di risposta max. raggio parallelo	9,9 ms
Tempo di risposta max. raggio incrociato	19,8 ms

Tipo di sincronizzazione

Ottico (2 raggi)

Interfaccia di comunicazione

IO-Link	? , V1.1
Tasso di trasferimento dati	COM3 (230,4 kBaud)
Cycle time	2,3 ms
Lunghezza dati di processo	32 Byte
Massima lunghezza cavo	20 m

Componenti elettrici

Tensione di alimentazione U_B

DC 18 V DC ... 30 V DC ¹⁾

Ripple residuo

= 1,3 V_pp

Consumo energetico
Emettitore	= 57,4 mA ²⁾
Ricevitore	= 43,8 mA ²⁾

Uscita digitale
Numero	2
Tipo	Opposizione di fase: PNP/NPN
Tensione di segnale uscita HIGH/LOW	U_B-3 V/<3 V
Carico induttivo in uscita	1 H
Carico capacitivo in uscita	100 nF
Corrente di uscita I_max.	100 mA
Corrente in uscita, residua	< 0,5 mA

Ingresso digitale
Numero	1
Tensione di segnale ingresso HIGH/LOW	>15 V/<5 V

Classe di protezione

III ³⁾

UL-File-Nr.

NRKH.E181493 & NRKH7.E181493

Commutazioni di protezione

U_Vallacciamenti protetti dall'inversione di polarità

Uscita Q con protezione anti-cortocircuito

Uscite protette da sovracorrente e da cortocircuito

Meccanica

Dimensioni (L x H x P)
Larghezza	11,8 mm
Altezza	199,2 mm
Profondità	24,1 mm

Tipo di collegamento

Cavo con connettore maschio M8, a 4 poli

Dettagli tipo di collegamento
Diametro cavo	3,4 mm
Sezione conduttore	0,14 mm²
Lunghezza cavo	150 mm
Materiale cavo	PVC

Materiale
Dell’alloggiamento	Alluminio
	Plastica
Schermo frontale	PMMA

Peso

760 g

Protezione da sovratensione (necessaria)

Dati ambientali

Grado di protezione	IP65 ¹⁾ IP67
Temperatura ambiente di funzionamento	–25 °C ... +55 °C
Temperatura ambiente di stoccaggio	–25 °C ... +70 °C
Immunità alla luce ambiente	Diretto: 100.000 lx ²⁾ Indiretto: 150.000 lx ²⁾
Resistenza agli urti	10 g, 16 ms, DIN EN 60068-2-27
Resistenza alle vibrazioni	10-150 Hz 0.5 mm, IEC 60068-2-6
Umidità dell'aria	= 96 %, umidità relativa dell’aria (senza appannamento)
Compatibilità elettromagnetica (EMC)	EN 61000-6-2, EN 61000-6-4

Smart Task

Denominazione Smart Task

Logica di base

Funzione logica

Diretto

OPPURE

Funzione timer

Disattivato

Ritardo sull'avvio

Spegnimento ritardato

Ritardo sull'avvio e di spegnimento

Impulso (One Shot)

Segnale di commutazione
Segnale di commutazione Q_L1	Uscita di commutazione
Segnale di commutazione Q_L2	Uscita di commutazione, Ingresso esterno

Diagnosi

Funzioni di diagnostica
Stato dispositivo	Errore hardware, allarme temperatura, allarme ore di esercizio
Stato di comunicazione	Errore per cortocircuito Pin, dati di processo non validi
Stato del segnale luminoso	Errore teach, errore di sincronizzazione, allarme quality-of-run
Uscita allarme	Sì

Certificati

EU declaration of conformity	?
UK declaration of conformity	?
ACMA declaration of conformity	?
Moroccan declaration of conformity	?
China-RoHS	?
Certificato cULus	?
IO-Link	?
Sicurezza biologica (IEC EN 62471)	?

Classificazioni

ECLASS 5.0	27270910
ECLASS 5.1.4	27270910
ECLASS 6.0	27270910
ECLASS 6.2	27270910
ECLASS 7.0	27270910
ECLASS 8.0	27270910
ECLASS 8.1	27270910
ECLASS 9.0	27270910
ECLASS 10.0	27270910
ECLASS 11.0	27270910
ECLASS 12.0	27270910
ETIM 5.0	EC002549
ETIM 6.0	EC002549
ETIM 7.0	EC002549
ETIM 8.0	EC002549
UNSPSC 16.0901	39121528

#productDetails.itemInformation#	#productDetails.itemValue#
Tipo di collegamento:	Cavo con connettore maschio M8, a 4 poli
Campo di lavoro:	2.7 m
Distanza tra i raggi:	25 mm
Altezza di controllo:	200 mm
Distanza di commutazione, fascio parallelo (consigliata):	500 mm ... 2700 mm, erhöhter Schaltabstand, sehr hohe Fremdlichtunempfindlichkeit
Emissione di luce ottica:	Slim
Peso dell'articolo:	506,00 Kg
