UF200.P50-GP2J.72N Ultraschall Näherungsschalter (11708329)

UF200.P50-GP2J.72N Ultraschall Näherungsschalter (11708329)

Artikelnummer: BAU.11708329

HAN: 11708329

Kategorie: Ultraschallsensoren zur Frontmontage

Knapper Lagerbestand

245,50 €

inkl. 19% USt. ,

Hersteller:

Baumer

Ultraschall Näherungsschalter

Schnellste Grenzwerterfassung durch extrem kurze Ansprechszeiten
Erfassung zweier unabhängiger Grenzwerte
Flexible Parametrierung und zusätzliche Diagnosedaten dank IO-Link
Kürzester Blindbereich in seiner Klasse
Hoch performant in kompaktem Gehäuse
Stecker aus Metall

Stk

Beschreibung
Bewertungen
Frage zum Artikel

no description available

Technische Daten

Allgemeine Daten
Erfassungsbereich Sd	15 … 500 mm
Erfassungsbereich Startwert Sdc	15 … 500 mm
Erfassungsbereich Endwert Sde	15 … 500 mm
Ausführung	IO-Link dual channel Multiplex-Version
Hysterese typ.	4 % Sde
Wiederholgenauigkeit	0,5 mm
Temperaturdrift	< 2 % von Objektdistanz Sde
Einschaltdrift	Kompensiert nach 15 Min.
Ansprechzeit ton/toff min	< 16 ms
Ansprechzeit ton/toff standard	< 40 ms
Schallfrequenz	290 kHz
Einstellung	qTeach, IO-Link
Empfangsanzeige	LED gelb / LED rot
Betriebsanzeige	LED grün
Ausrichtung Messachse	< 2°
Elektrische Daten
Betriebsspannungsbereich +Vs	12 … 30 VDC
Stromaufnahme mittel	16 mA
Ausgangsschaltung	Gegentakt
Ausgangsstrom	<100 mA
Spannungsabfall Vd	<3 VDC
Restwelligkeit	< 10 % Vs
Kurzschlussfest	Ja
Verpolungsfest	Ja, Vs zu GND
Kommunikationsschnittstelle
Schnittstelle	IO-Link V1.1
Baudrate	38,4 kBaud (COM 2)
Zykluszeit	≥ 8 ms
Prozessdatenlänge	48 Bit
Prozessdatenstruktur	Bit 0 = SSC1 (Distanz) Bit 1 = SSC2 (Distanz) Bit 2 = Qualität Bit 3 = Alarm Bit 5 = SSC4 (Zähler) Bit 8-15 = Skalierungsfaktor Bit 16-47 = 32 Bit Messwert
IO-Link Porttyp	Class A
Zusätzliche Daten	Distanz Funktionsreserve Schaltzyklen Betriebsstunden Bootzyklen Betriebsspannung Gerätetemperatur Histogramme
Einstellbare Parameter	Schaltpunkte Schalthysterese Messwertfilterung Zeitfilter LED Zustandsanzeigen Ausgangslogik Ausgangsschaltung Zähler Schallkeulenbreite Analoge Ausgangskennlinie Sensorelement deaktivieren Find Me Funktion
Mechanische Daten
Bauform	Quaderförmig
Gehäusematerial	Kunststoff (ASA, PMMA)
Breite / Durchmesser	20,5 mm
Höhe / Länge	41 mm
Tiefe	15 mm

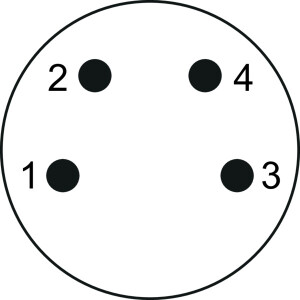

Anschlussart	Stecker M8 4-Pol
Umgebungsbedingungen
Arbeitstemperatur	-25 … +65 °C
Lagertemperatur	-25 … +75 °C
Schutzart	IP 67

Produkteigenschaft	Wert
Ausführung:	IO-Link dual channel Multiplex-Version
Wiederholgenauigkeit:	0,5 mm
Betriebsanzeige:	LED grün
Empfangsanzeige:	LED gelb / LED rot
Temperaturdrift:	< 2 % von Objektdistanz Sde
Einstellung:	qTeach, IO-Link
Erfassungsbereich Sd:	15 … 500 mm
Erfassungsbereich Startwert Sdc:	15 … 500 mm
Erfassungsbereich Endwert Sde:	15 … 500 mm
Hysterese typ.:	4 % Sde
Einschaltdrift:	Kompensiert nach 15 Min.
Ansprechzeit ton/toff min:	< 16 ms
Ansprechzeit ton/toff standard:	< 40 ms
Schallfrequenz:	290 kHz
Ausrichtung Messachse:	< 2°
