SICK Kontrastsensoren KTM KTM-LN557A2P (1105834)

Artikelnummer: SIC.1105834

HAN: 1105834

Kategorie: KTM

372,23 €

inkl. 19% USt. ,

Stk

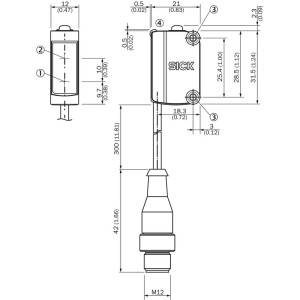

Abmessungen (B x H x T)	12 mm x 31,5 mm x 21 mm
Tastweite	= 250 mm
Tastweitentoleranz	± 30 mm
Gehäuseform	Klein
Lichtsender	Laser, rot ¹⁾
Laserklasse	I
Wellenlänge	680 nm
Lichtaustritt	Lange Geräteseite
Lichtfleckgröße	Ø 1,8 mm (250 mm)
Lichtflecklage	Rund
Empfangsbefilterung	Keine
Max. Bahngeschwindigkeit	10 m/s ²⁾
Einstellung	Teach-in-Taste, Teach-in-Taste
Teach-in Verfahren	2-Punkt-Teach-in statisch/dynamisch + Markennähe

Prozessdatenstruktur A

Bit 0 = Schaltsignal Q_L1

Bit 1 = Schaltsignal Q_L2

Bit 2 = Schaltsignal Q_Int1

Bit 3 ... 5 = leer

Bit 6 ... 15 = Messwert

Prozessdatenstruktur B

Bit 0 = Schaltsignal Q_L1

Bit 1 = Schaltsignal Q_L2

Bit 2 = Schaltsignal Q_Int1

Bit 3 ... 15 = leer

Digitalausgang	Q₁, Q₂
Anzahl	2

Versorgungsspannung	10 V DC ... 30 V DC
Restwelligkeit	= 5 V_ss ¹⁾
Stromaufnahme	< 35 mA ²⁾
Schaltfrequenz	1,5 kHz ³⁾
Ansprechzeit	333 µs ⁴⁾
Jitter	122 µs
Genauigkeit	0,15 mm
Schaltausgang	NPN
Schaltausgang (Spannung)	NPN: HIGH = ca. U_V/ LOW = 2 V
Schaltart	Hell-/dunkelschaltend
Ausgangsstrom I_max.	100 mA ⁵⁾
Speicherzeit (ET)	250 ms
Zeitstufe	Ausschaltverzögerung, 520 ms (via IO-Link)
Schutzklasse	III
Schutzschaltungen	U_V-Anschlüsse verpolsicher Ausgang Q kurzschlussgeschützt Störimpulsunterdrückung
Schutzart	IP67

Gehäusematerial	ABS
Anzeige	Anzeige-LED grün: Betriebsanzeige Anzeige-LED gelb: Status Schaltausgang Q
Werkstoff, Optik	PMMA
Anschlussart	Leitung mit Stecker M12, 4-polig, 0,3 m
Gewicht	Ca. 24 g

Umgebungstemperatur Betrieb	–20 °C ... +50 °C
Umgebungstemperatur Lager	–40 °C ... +70 °C
Schockbelastung	Nach IEC 60068
UL-File-Nr.	E181493

Anschlussart

Leitung mit Stecker M12, 4-polig, 0,3 m

EU declaration of conformity	?
UK declaration of conformity	?
ACMA declaration of conformity	?
Moroccan declaration of conformity	?
China-RoHS	?
cULus-Zertifikat	?
IO-Link	?
Information according to Art. 3 of Data Act (Regulation EU 2023/2854)	?

Produkteigenschaft	Wert
Schaltausgang:	NPN
Schaltfrequenz:	1.5 kHz
Gehäusematerial:	Kunststoff
Lichtfleckgröße:	Ø 1.8 mm (250 mm)
Kommunikationsschnittstelle:	IO-Link
Tastweite:	250 mm
Anschlussart Detail:	Leitung mit Stecker M12, 4-polig
Tastweitentoleranz:	± 30 mm
Lichtsender:	Laser, rot
Artikelgewicht:	63,00 kg
