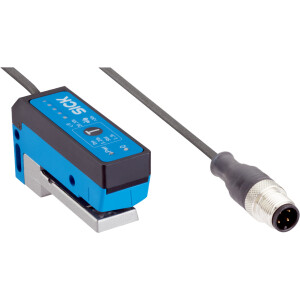

SICK Gabelsensoren UFS UFS3-37P517 (6075477)

Artikelnummer: SIC.6075477

HAN: 6075477

Kategorie: UFS

486,12 €

inkl. 19% USt. ,

Stk

Funktionsprinzip	Ultraschall-Detektionsprinzip
Abmessungen (B x H x T)	20 mm x 37,4 mm x 70 mm
Gehäuseform	Gabelförmig
Gabelweite	2,6 mm
Gabeltiefe	42,5 mm
Kleinstes detektierbares Objekt (MDO)	Etikettengröße: 2 mm ¹⁾ Etikettenlücke: 1 mm ¹⁾
Etikettenerkennung	?
Einstellung	Teach-in-Taste, Leitung (Teach-in, Empfindlichkeit, Hell-/dunkelschaltend, Teach-in dynamisch)
Teach-in Verfahren	1-Punkt-Teach-in 2-Punkt-Teach-in Teach-in dynamisch

Prozessdatenstruktur A

Bit 0 = Schaltsignal Q_L1

Bit 1 = Schaltsignal Q_L2

Bit 2 = Schaltsignal Q_Int1

Bit 3 = Schaltsignal Q_Int2

Bit 4 = Alarm QoR

Bit 5 = Teach wird durchgeführt

Bit 6 … 15 = Messwert

Digitalausgang	Q₁
Anzahl	1

Versorgungsspannung	10 V DC ... 30 V DC ¹⁾
Restwelligkeit	< 10 % ²⁾
Stromaufnahme	50 mA ³⁾
Schaltfrequenz	1,1 kHz ⁴⁾
Ansprechzeit	= 440 µs ⁵⁾
Jitter	40 µs
Schaltausgang	PNP
Schaltausgang (Spannung)	PNP: HIGH = U_V - 3 V / LOW = 0 V
Schaltart	Hell-/dunkelschaltend
Ausgangsstrom I_max.	100 mA ⁶⁾
Eingang, Teach-in (ET)	Teach: U < 2 V: Run: U = 10 V ... < U_V
Initialisierungszeit	100 ms
Schutzschaltungen	U_V-Anschlüsse verpolsicher Ausgang Q kurzschlussgeschützt Störimpulsunterdrückung
Schutzart	IP65

Gehäusematerial	Zamak Glasfaserverstärkter Kunststoff
Anzeige	Anzeige-LED grün: Betriebsanzeige Anzeige-LED gelb: Status Schaltausgang Q
Anschlussart	Leitung mit Stecker M12, 4-polig, 0,31 m
Leitungsdurchmesser	Ø 3,5 mm
Gewicht	Ca. 100 g

Umgebungstemperatur Betrieb	+5 °C ... +55 °C ¹⁾
Umgebungstemperatur Lager	–20 °C ... +70 °C
Schockbelastung	Nach EN 60068-2-27
EMV	EN 60947-5-2 ²⁾
Schutzklasse	III ³⁾
UL-File-Nr.	NRKH.E191603 & NRKH7.E191603

Anschlussart

Leitung mit Stecker M12, 4-polig, 0,31 m

Smart Task Bezeichnung

Basis-Logik
